Kunde: Novo Nordisk

Projektnummer: P500202

Krav til løsning

• Krav 1: Platformen skulle kunne transporteres i en lav elevator uden at miste sin funktionalitet.
• Krav 2: Gelænderet skulle være let at montere og afmontere uden brug af værktøj.
• Krav 3: Løsningen skulle sikre fuld beskyttelse af driftspersonalet under brug, samtidig med at den var kompakt under transport.

Beskrivelse af projekt

Der er udviklet en mobil platform i aluminium med et fleksibelt gelænder, der gør transport og håndtering enkel. Gelænderet kan demonteres og opbevares under platformen, så hele enheden kan transporteres i bygningens lave elevator.

Gelænderet er designet til at kunne sammenskyde, hvilket minimerer pladsbehovet under transport. Når platformen er i brug, monteres gelænderet hurtigt og enkelt på plads og sikrer en stabil afskærmning for personalet.

For at kunne tilpasses elevatorens højde er sidegelænderet forkortet, så platformen kan flyttes uden forhindringer. Dermed kombineres maksimal fleksibilitet i transporten med fuld sikkerhed under brug.

Fordele

• Gelænder kan opbevares under platformen og transporteres i lav elevator.
• Sammenskudt design giver kompakt og fleksibel håndtering.
• Hurtig montering uden værktøj sikrer nem anvendelse.
• Tilpasset elevatorhøjde uden at gå på kompromis med sikkerheden.

Mobil trappeløsning i aluminium: Der er udviklet en mobil trappe i aluminium, som giver driftspersonalet sikker og fleksibel adgang til en maskine samt sikrer overgang mellem mobiltrappe og maskine. Løsningen kombinerer let håndtering, robuste materialer og en høj grad af brugervenlighed.

1. Aftageligt gelænder med quick-release: Mobiltrappens gelænder kan afmonteres hurtigt og enkelt via quick-releases – helt uden brug af værktøj. Dette gør håndtering og tilpasning nem, når trappen skal flyttes eller opbevares.

2. Udklappeligt gelænder med sikker overgang: Ved hjælp af røde pins kan gelænderet drejes ud og låses på plads. Når det er udfoldet, skaber det en sikker overgang til maskinen, så personalet kan arbejde trygt i højden.

3. Skridsikre trin i riflet aluminium: Trappen er udstyret med trin i riflet aluminium, som er boltet direkte ind i trappevangen. Det giver både en solid konstruktion og en skridsikker overflade, der minimerer risikoen for uheld.

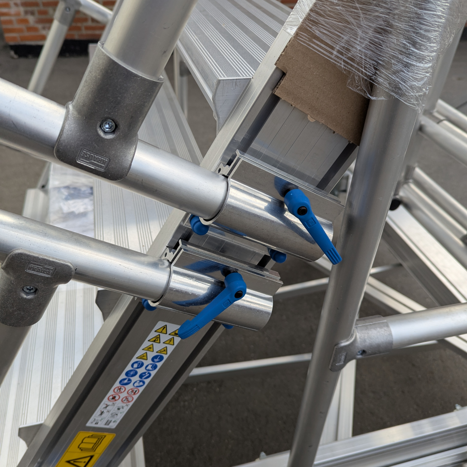

Gelænderet er aftageligt via quick-releases uden brug af værktøj

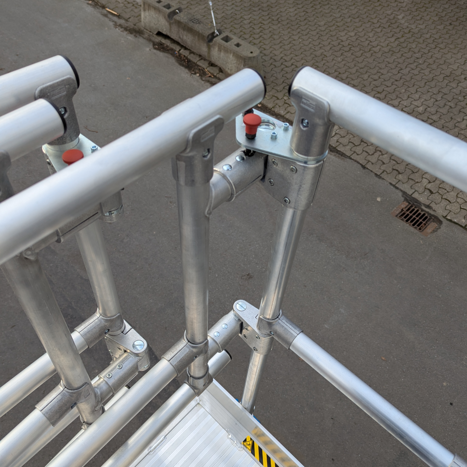

Gelænder foldes ud ved at åbne røde pins hvorefter gelænderet kan drejes ud og sikrer overgang til maskinen

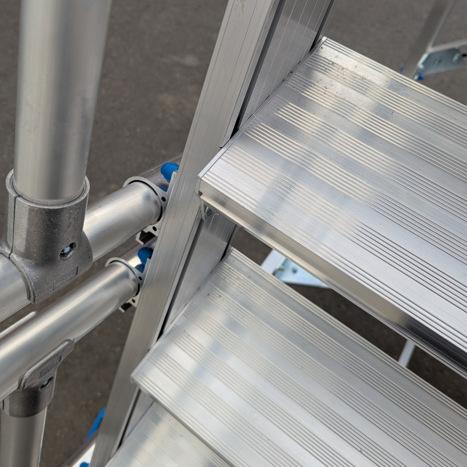

Trin i riflet alu, der er boltet ind i trappevangen

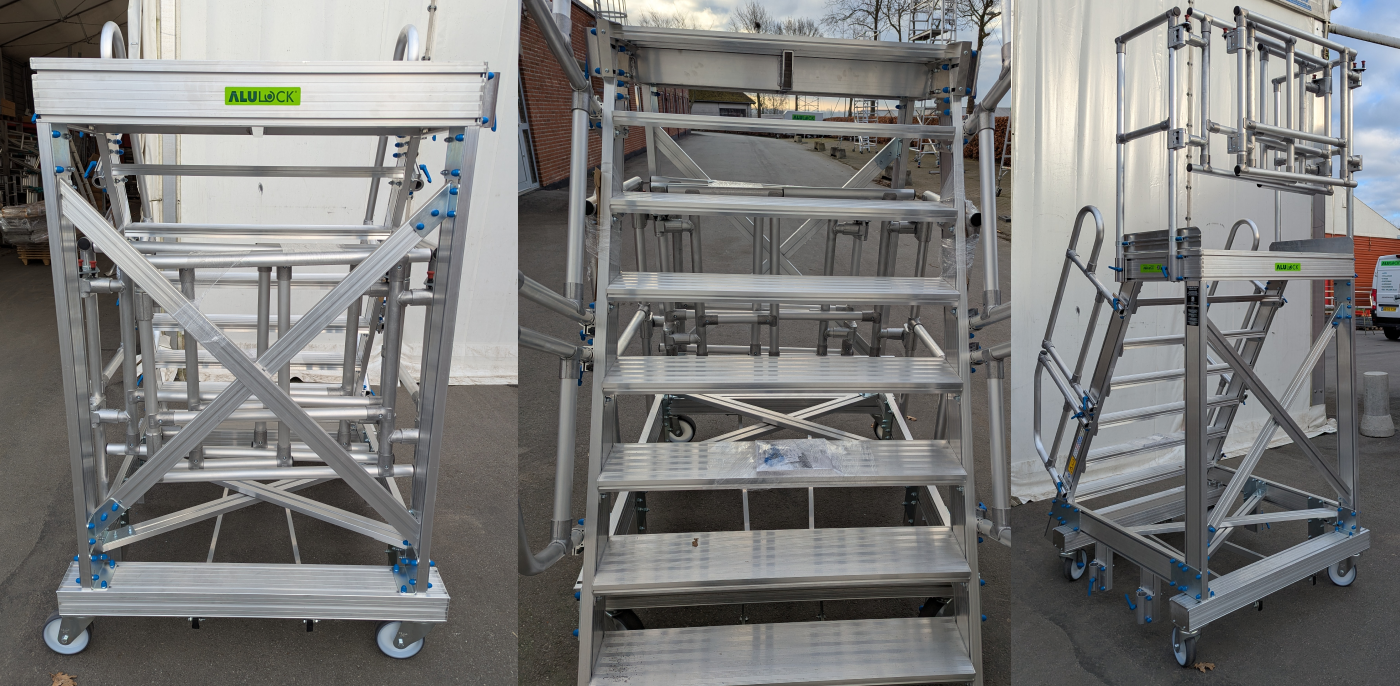

Platform med transportvenligt gelænder

Mobiltrappen er udviklet til at kunne transporteres i en lav elevator, hvor platformen skal kunne skilles ad så den passer ind i højden. Platformen er konstrueret i aluminium med et gelænder, der kan tilpasses og opbevares på chassiet.

1. Opbevaring under platformen: Gelænderet kan demonteres og opbevares under platformen, når den transporteres i elevatoren. Dette giver en kompakt løsning, der udnytter pladsen optimalt.

2. Sammenskudt gelænder:: Gelænderet er designet til at kunne sammenskyde, så det fylder mindst muligt under transport. Dette gør håndteringen nem og hurtig.

3. Montering på platformen: Når platformen er placeret i arbejdsposition, monteres gelænderet direkte på platformen. Det giver en stabil og sikker afskærmning for brugeren. Hver gelændersektion vejer under 15 kg.

4.Tilpasset elevatorhøjde: Trappegelænderet er forkortet, så platformen kan transporteres i elevatoren uden problemer. Dermed kombineres fuld sikkerhed i brug med maksimal fleksibilitet i transport.

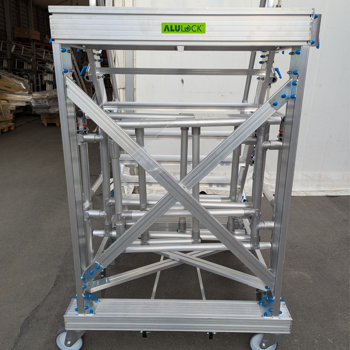

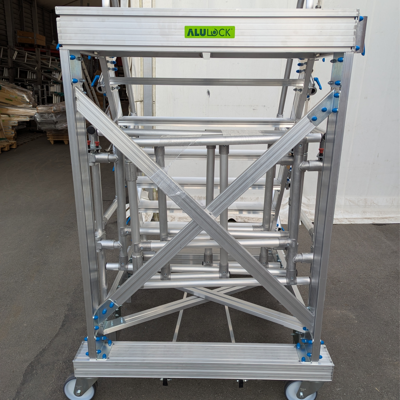

Gelænderet opbevares under platformen til når platformen skal transporteres i lav elevator

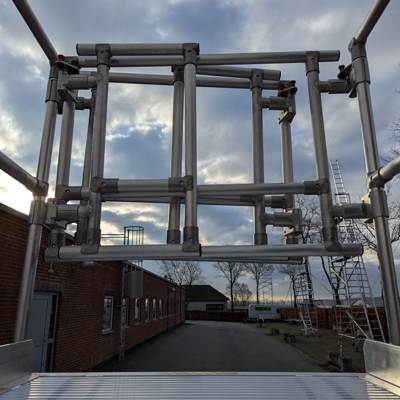

Gelænderet er sammenskudt

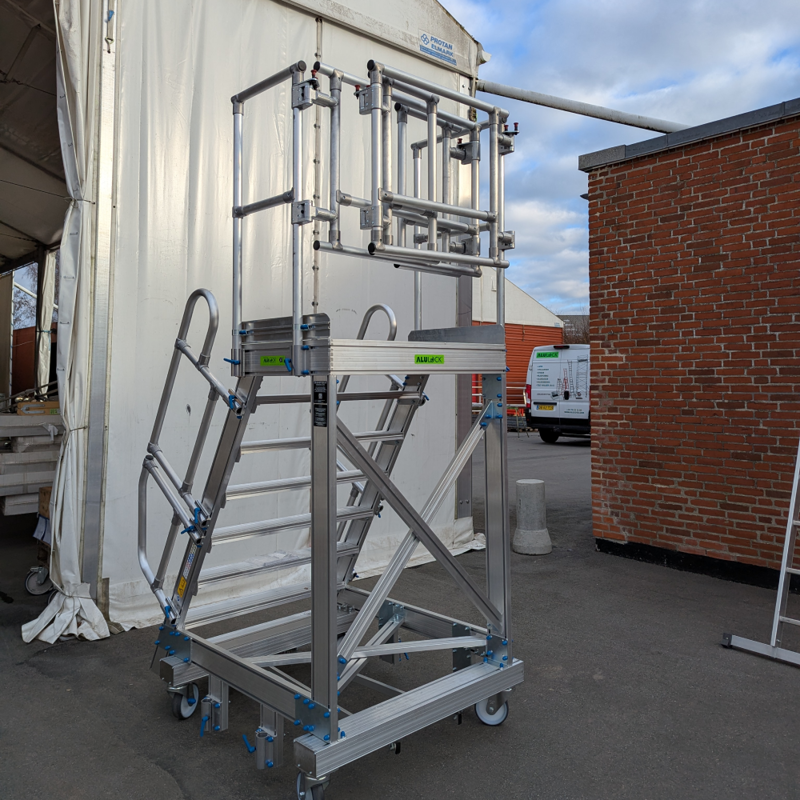

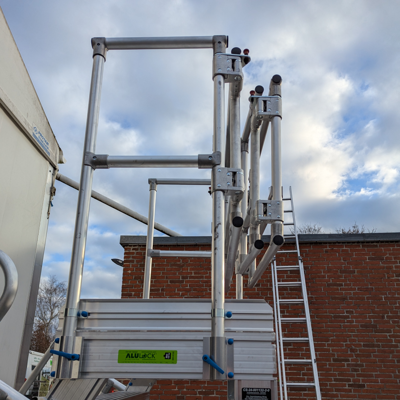

Gelænderet monteret på platformen

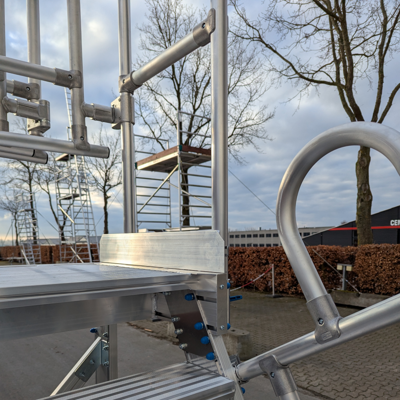

Sidegelænderet er forkortet så det passer med højde på elevator som platformen transporteres i
